Razumijevanje rebrastih cijevi kotla
Rebraste cijevi za kotlove ključni su za povećanje učinkovitosti prijenosa topline u industrijskim kotlovima. Povećanjem površine cijevi, ova rebra omogućuju bržu i učinkovitiju izmjenu topline, što smanjuje potrošnju goriva i poboljšava ukupnu učinkovitost kotla.
Vrste rebrastih cijevi
1. Integralne rebraste cijevi

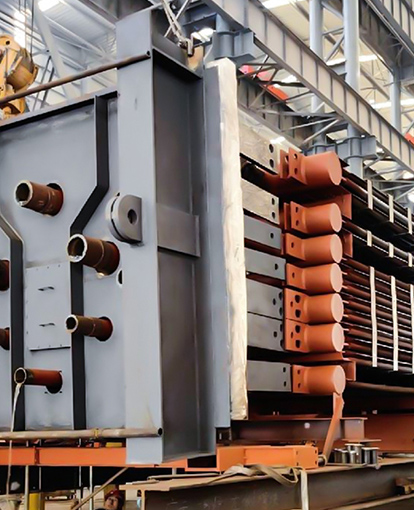

Integralne rebraste cijevi proizvode se valjanjem ili ekstrudiranjem rebara izravno na površinu cijevi. To stvara čvrstu vezu, što rezultira visoka toplinska vodljivost i dug radni vijek . Uobičajene primjene uključuju visokotemperaturne kotlove i jedinice za povrat topline.
2. Zavarene rebraste cijevi
Zavarene rebraste cijevi imaju rebra pričvršćena na osnovnu cijev zavarivanjem. Iako su nešto manje učinkovite od integralnih peraja, one omogućuju veću prilagodbu razmaka i debljine peraja. Ove se cijevi često koriste u nisko do srednjetlačnim kotlovima.
3. Mehaničke ili zamotane peraje
Mehaničke peraje su omotane oko cijevi i mehanički spojene. Ova vrsta nudi fleksibilnost za naknadnu ugradnju postojećih kotlova, ali može imati manju učinkovitost prijenosa topline u usporedbi s integralnim perajama.
Materijali korišteni u rebrastim cijevima
Rebraste cijevi mogu biti izrađene od različitih metala, ovisno o uvjetima rada:
- Ugljični čelik – Uobičajeno za standardne primjene kotlova, isplativo.
- Nehrđajući čelik – Otporan na koroziju i kamenac na visokim temperaturama.
- Bakrene legure – Visoka toplinska vodljivost, idealna za niskotlačne izmjenjivače topline.
- Aluminijska rebra – Lagana i vrlo učinkovita za sustave niske temperature.
Učinkovitost i izvedba prijenosa topline
Glavna prednost rebrastih cijevi je poboljšana učinkovitost prijenosa topline . Proširujući površinu za 3 do 5 puta u usporedbi s glatkim cijevima, rebraste cijevi omogućuju kotlovima postizanje:
- Brža izmjena topline između dimnih plinova i vode/pare.
- Smanjena potrošnja goriva do 10–15% u nekim industrijskim kotlovima.
- Niže izlazne temperature dimnih plinova, poboljšavajući ukupnu energetsku učinkovitost.
Razmatranja dizajna
Prilikom odabira rebrastih cijevi za kotao, razmotrite sljedeće čimbenike:
- Visina i nagib peraje – utječe na površinu i pad tlaka.
- Promjer i debljina cijevi – Mora sigurno upravljati tlakom u kotlu.
- Kompatibilnost materijala – mora biti otporan na koroziju iz dimnih plinova i kotlovske vode.
- Dostupnost održavanja – cijevi koje se lakše čiste smanjuju onečišćenje i gubitak učinkovitosti.
Održavanje i dugovječnost
Pravilno održavanje produljuje životni vijek rebrastih cijevi. Ključne prakse uključuju:
- Redovito čišćenje za uklanjanje naslaga čađe i kamenca.
- Periodična provjera korozije, pukotina ili labavih peraja.
- Zamjena oštećenih dijelova radi održavanja učinkovitosti.
Uz pravilnu njegu, rebraste cijevi mogu trajati 15-20 godina u industrijskim kotlovskim sustavima.
Zaključak
Rebraste cijevi kotla ključne su za poboljšanje učinkovitosti prijenosa topline, smanjenje potrošnje goriva i produljenje životnog vijeka kotla. Odabir pravog tipa, materijala i dizajna uz osiguravanje odgovarajućeg održavanja osigurava optimalnu izvedbu u bilo kojem industrijskom kotlovskom sustavu.
